技术优势：该工业级LAN-WDM Mux Demux器件采用富光科技3D光程压缩专利技术和工艺设计，与三端口和AWG器件相比较，它具有更高信道空间密度、更优性能指标和超低功率损耗的特性，代表未来无源光器件绿色低碳的发展趋势；品质保证：作为光通信头部企业的认定供应商，富光科技微型无源光器件生产线接受全球主要客户的定期现场稽核，提供周期性可靠性验证数据文件。服务优势：提供通道顺序、波长配置和插损分布等深度定制服务；提供免费光路仿真、可靠性验证和容差分析的售前服务；利用生产过程中存储的底层数据为客户的产品部署提供强有力的售后支持。

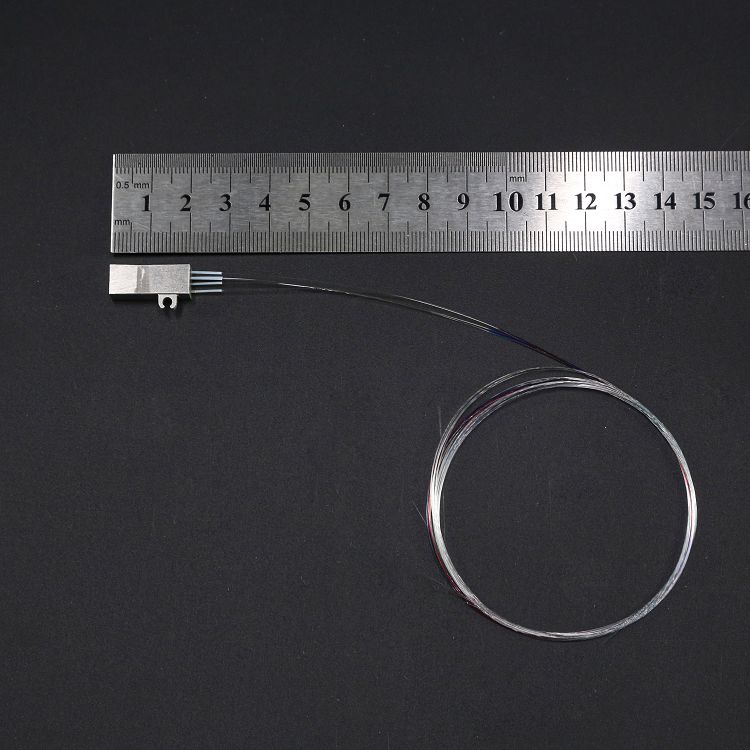

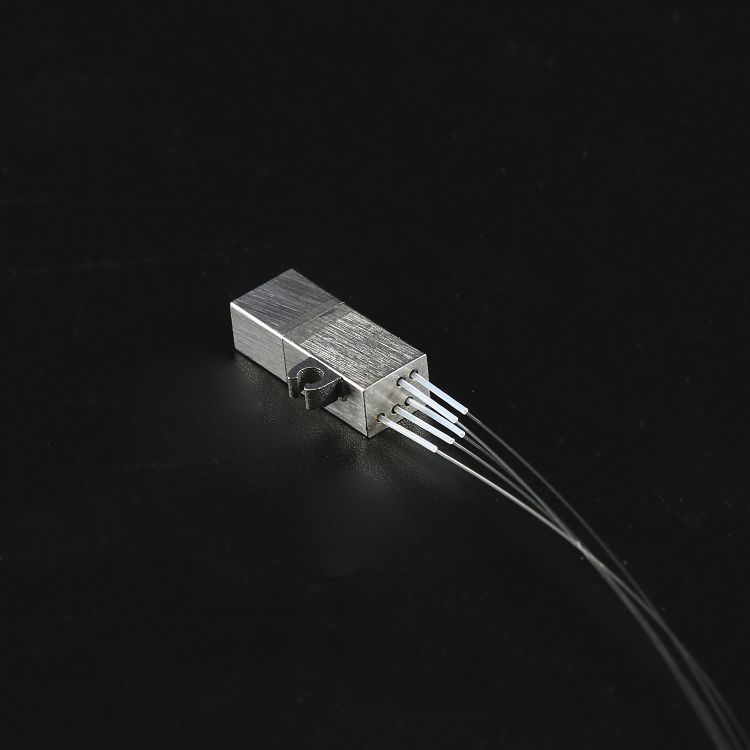

富光科技4CH UC LAN-WDM Mux Demux 波分器件是一款封装尺寸为21x12x6.5mm，典型插损为1.0dB的微型化LAN-WDM波分复用器件，它基于TFF滤波片和自由空间技术，由富光科技微光学制造平台推出，借助富光科技多层结构无源波分专利技术、无热冲击激光焊接封装工艺和抗侧拉光纤保护设计，使得该工业级LAN-WDM Mux Demux器件具有超低插损、超小封装尺寸、超稳定可靠性和超宽温度范围的运行特性，与传统三端口技术的LAN-WDM器件相比较，体积缩小到五十分之一、插损减少一半以上；与AWG技术的LAN-WDM器件相比较，有更高的通道一致性、更高的隔离度和更高的热稳定性。确保器件能够在冲击振动、高温高湿和盐雾污染等苛刻环境下部署使用。该4CH UC LAN-WDM Mux Demux 波分器件的工作波长全部位于低色散的O波段，无需提供色散补偿，节约运行成本。
特点/Features
• 低插入损耗/Low insertion loss. • 单侧光纤出口/Unilateral fiber outlet. • 高波长精度/High wavelength accuracy • 优异的热稳定性/Excellent thermal stability • 工业温度运行/Industrial temperature operation • 符合标准/Telcordia GR-1221 and GR-1209
应用/Applications
• 内置集成收发器/Integrated Inside Transceivers • 波分复用无源光网络/WDN-PON Network • 5G网络前传/5G Network Fronthaul
技术指标/Specification
参数/Parameter | Unit | Specifications |
通道数/Number of channels | CH | 4 |
工作波长/Operating wavelength | nm | 1260～1360 |
中心波长/Center wavelengths | nm | 1295.56,1300.58,1304.58,1309.14 or ITU |
通道间隔/Channel spacing | Hz | 800G |
通带宽度/Pass bandwidth | nm | ±1.1 |
最大插损/Insertion loss(Max) | dB | ≤1.2 |
典型插损/Insertion loss(Typical) | dB | ≤1.0 |
波长热稳定性/Wavelength thermal stability | nm/℃ | ≤0.002 |
相邻通道隔离/Adjacent channel isolation | dB | ≥30 |
非相邻通道隔离/No-adjacent channel isolation | dB | ≥40 |
回波损耗/Return loss | dB | ≥45 |
一致性/Directivity | dB | ≥50 |
偏振相关损耗/PDL | dB | ≤0.5 |
通带波纹/Passband ripple | dB | ≤0.4 |
承受光功率/Power handling | mW | ≤500 |
光纤类型/Fiber type | - | ITU-T G657 A2 |

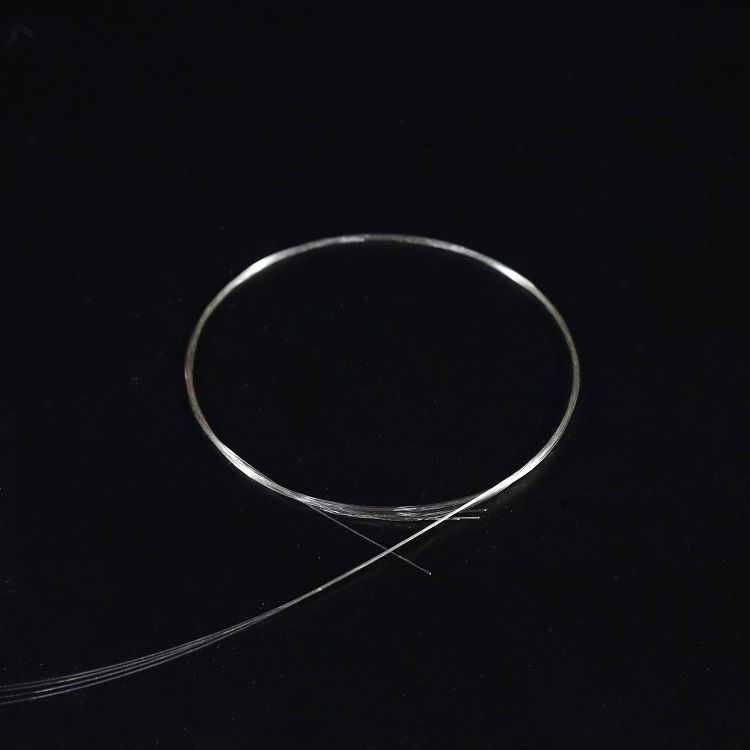

尾纤类型/Pigtail type | - | 0.9mm white loose tube |
运行温度/Operating temperature | °C | -40～+85 |
储存温度/Storage temperature | °C | -40～+85 |

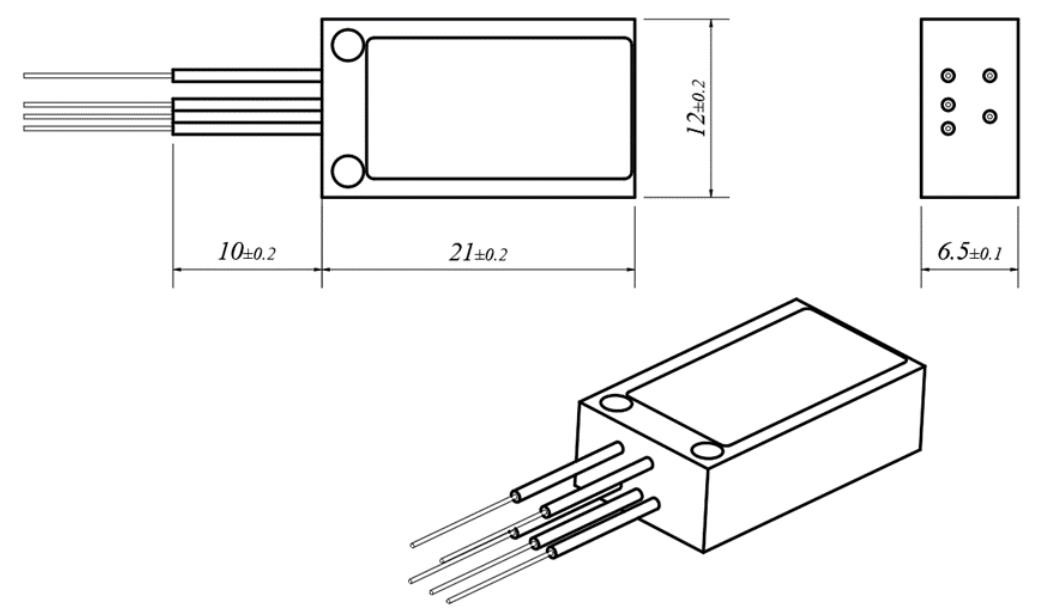

封装尺寸/Footprint dimension (LxWxH) | mm | 20*12*6.5 or 20*12*5.95 |
尾纤长度/Pigtail length | m | ≥1.0 |
