技术优势：利用CWDM系统中1310通道和1550通道可传输多个DWDM波长的特点来提升CWDM系统的传输容量；采用富光科技3D光程压缩专利技术把全部CWDM和DWDM通道压缩封装在同一个微型壳体内，与CWDM和DWDM模块单独封装器件相比较，有更高信道空间密度、更优性能指标和更低功率损耗的特性，节约物理空间，代表未来绿色低碳的发展趋势；品质保证：富光科技光器件生产线接受全球客户定期现场稽核，提供周期性可靠性验证数据文件。服务优势：提供按照客户配置要求的深度定制服务；提供免费光路仿真、可靠性验证和容差分析的售前服务；提供产品底层数据为客户产品部署提供产品增值售后支持。

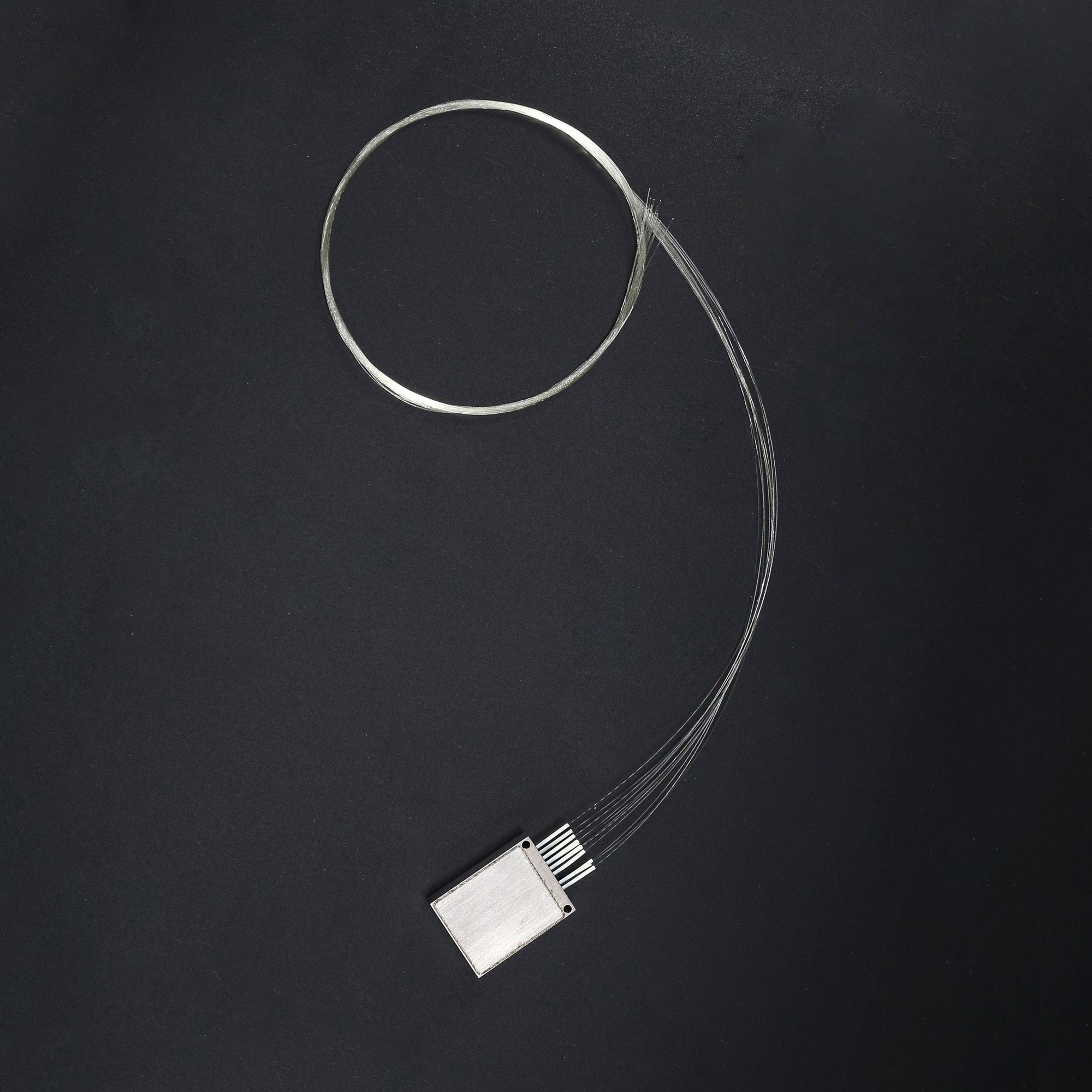

富光科技1通道CWDM 1310nm与5通道DWDM C21, C23, C26, C30, C35相组合的Hybrid CWDM/DWDM Mux Demux波分复用器件是一款封装尺寸为30x23x6.5mm，典型插损为1.6dB的微型化混合波分复用器件，它利用CWDM系统中1531 nm通道和1551nm通道可容纳多个DWDM通道的特点，借助DWDM通道来最大限度地提升CWDM系统的信道传输能力。该产品基于富光科技无源波分器件发明专利，由富光科技微光学制造平台推出，采用CWDM通道与DWDM通道共同封装在同一壳体内的工艺，极大压缩光程和缩小器件体积，插损减少一半以上，提高器件可靠性，满足工业温度的运行条件；采用激光焊接微光学封装工艺，抗侧拉光纤保护设计，确保器件能够在苛刻的环境下使用。根据客户通道配置要求深度定制。
特点/Features：
• 低插损/Low Insertion Loss
• 光路无胶/Epoxy-Free Optical Path
• 宽阔平坦的通带/Wide- and Flat-Top Passband
• 波长精度高/High Precision Wavelength
• 高可靠性/Highly Reliable and Stable
• 符合标准Telcordia GR 1209/1221 Qualified
应用/Applications：
• 宽带系统/Broadband Systems
• 电信网/Telecommunications Networks
• 城域网/Metro Networks
• 光分插复用/Optical Add/Drop Multiplexing
技术指标/Specifications：
Parameter | Unit | Specifications |
CWDM通道数/Number of CWDM channels | CH | 1 |
DWDM通道数/Number of DWDM channels | CH | 5 |
CWDM通道间隔/CWDM channel spacing | nm | 20 |
DWDM通道间隔/DWDM channel spacing | Hz | 100G |
CWDM通带宽度/CWDM pass bandwidth | nm | lc±6.5 |
DWDM通带宽度/DWDM pass bandwidth | nm | lc±0.11 |
中心波长/Channel center wavelength | nm | 1310 and C21, C23, C26, C30, C35 or ITU |
插入损耗/Channel insertion loss | dB | ≤1.6 |
相邻通道隔离/Adjacent channel isolation | dB | ≥30 |
非相邻通道隔离/No-adjacent channel isolation | dB | ≥40 |
回波损耗/Return loss | dB | ≥45 |
一致性/Directivity | dB | ≥50 |
偏振相关损耗/PDL | dB | ≤0.3 |
通带波纹/Passband ripple | dB | ≤0.5 |
承受光功率/Power handling | mW | ≤500 |
光纤类型/Fiber type | - | ITU-T G657 A2 |
尾纤类型/Pigtail type | - | 0.9mm white loose tube |
运行温度/Operating temperature | °C | -40~+85 |
储存温度/Storage temperature | °C | -40~+85 |
连接器类型/Connector type | - | FC/APC |
封装尺寸/Footprint dimension (LxWxH) | mm | 25.8*14.4*6.5 |
尾纤长度/Pigtail length | m | ≥1.0 |
