产品优势：基于自由空间光程压缩技术，Mux与Demux器件通过微光学封装工艺焊接在同一个壳体内，极大缩小了器件的横截面积，使用时无需机架，无需接线盒，直接连接架空线缆或者挂墙，实现合波分波和OADM上载下载功能。产品特性; 低插损、微型化、热稳定、独特的光纤保护结构、满足各项行业标准Telcordia GR-1221 and GR-1209。产品应用: 服务于光网络集成商和光网络布线商，适用于无温控和无支撑的环境，广泛应用于Telecom networks; Metro Area Networks; Broadband Networks; PON Networks; FTTX.

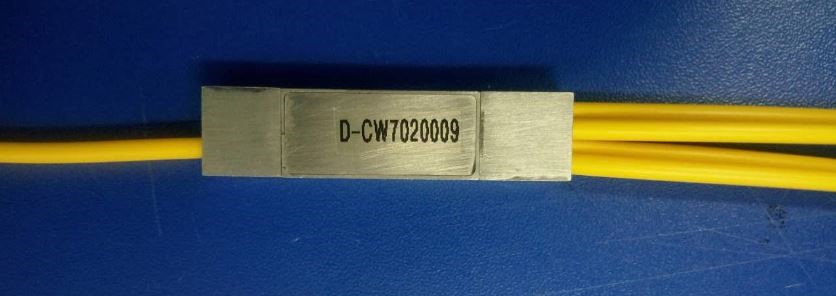

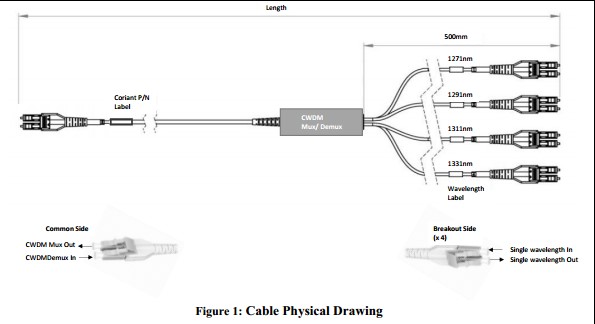

富光科技4通道低插损微型化带OADM光分插复用功能CWDM可分支光缆器件是一种把CWDM波分复用技术和分路功能集成到光缆和连接器内部的高密度波长管理器件，能够在光网络中灵活插入（Add）或提取（Drop）设定的4个波长，将主干光纤中的这4个波长信号下载分配到4个分支光纤，同时将4个分支光纤的波长上传合波到主光纤中，实现单点到多点和多点到单点不同波长的光链接。
该器件由富光科技自由空间微光学制造平台推出，采用多层结构、激光焊接封壳和精密出纤封孔等专利设计和工艺，与传统三端口CWDM器件相比较，体积缩小到十分之一，插损值减少一半，能够作为集成到光缆和连接器内部的标准化波长线缆组件，实现即插即用，无需额外配置，无需机柜，无需中继光放，无需温控设施。真正做到挂缆使用和挂墙使用。
富光科技为客户提供从滤波片开炉到产品设计、光路仿真、可靠性分析和系统容差评价的深度定制服务，并通过提供产品底层数据和半成品相关性能指标数据，支持客户产品应用创新
特点/Features:
• 低插损/Low Insertion Loss
• 紧凑型封装/Ultra Compact
• 光路无胶/Epoxy-Free Optical Path
• 宽阔平坦的通带/Wide- and Flat-Top Passband
• 波长精度高/High Precision Wavelength
• 高可靠性/Highly Reliable and Stable
• 符合标准Telcordia GR 1209/1221 Qualified
应用/Applications:
• 宽带系统/Broadband Systems
• 电信网/Telecommunications Networks
• 城域网/Metro Networks
• 光分插复用/Optical Add/Drop Multiplexing
技术指标/Specifications:
参数/Parameters | 单位/Unit | 指标/Specifications |
通道数/Channel Numbers | ch | Add(Mux): CH1~CH4; Drop (Demux):CH4~CH1 |
中心波长/Center Wavelengths | nm | 1271,1291.1311,1331 |
通道间隔Channel Spacing | Hz | 20nm |
通道带宽Channel Passband | nm | ± 6.5 |
波长热稳定性/Wavelength Thermal Stability | pm/℃ | 0.002 |
| 插损/Insertion Loss | dB | ≤1.2 without connector; ≤1.4with connector |
纹波/Ripple | dB | ≤0.5 |
偏振相关损耗/Polarization Dependent Loss | dB | ≤0.3 |
相邻通道隔离度/Isolation-Adjacent | dB | ≥30 |
非相邻通道隔离度/Isolation-Non-adjacent | dB | ≥40 |
回损/Return Loss | dB | ≥45 |
一致性/Directivity | dB | ≥50 |
连接头类型/Connector Type | / | COM:LC/UPC Other Channels: Uniboot LC/UPC |
出纤长度/Fiber Length | mm | COM Port:1±0.1m OUT Port: 3±0.1m |

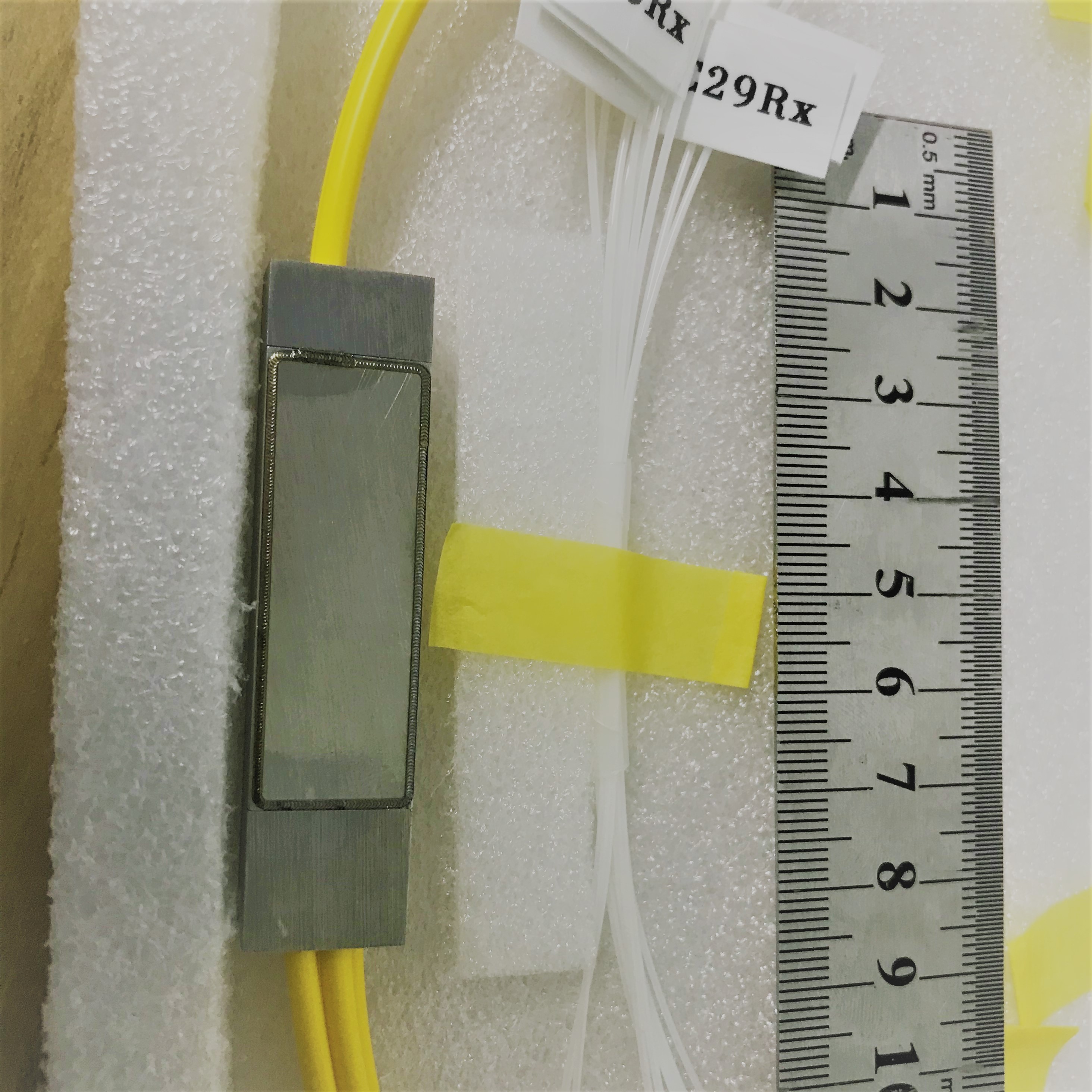

封装尺寸/Footprint Dimension | mm | 30x12x6.5 |
运行条件/Operating Conditions：
参数/Parameters | 单位/Unit | 指标/Specifications |
功率阈值/Maximum Power handling | mw | 500 |
运行温度/Operation Temperature | °C | -40 ~ +85 |
运行湿度/Operation Humidity | %RH | 5 to 90%RH Not condensed |
存储温度/Storage Temperature | °C | -40 ~ +85 |
存储湿度/Storage Humidity | %RH | 0 to 95%RH Not condensed |
光纤抗侧拉强度/Tensile strength | N | >5 |
